NPM-2000A
PROCESS METER(MULTI METER)
16 bit ADC(컨버터)를 탑재하고, 그 위에 Process Meter(다기능 & 자동스켈링)의 기능 내장.
8 채널의 전환이 가능하므로 본 기계 1대로 8대 분의 능력이 됩니다.
압력, 온도, 길이, 변위, 유량, 하중 등의 센서 편성이 가능하고, 압력만으로도 8 Points의 계측제어가 가능합니다.
8 채널의 전환이 가능하므로 본 기계 1대로 8대 분의 능력이 됩니다.
압력, 온도, 길이, 변위, 유량, 하중 등의 센서 편성이 가능하고, 압력만으로도 8 Points의 계측제어가 가능합니다.
Key Feature

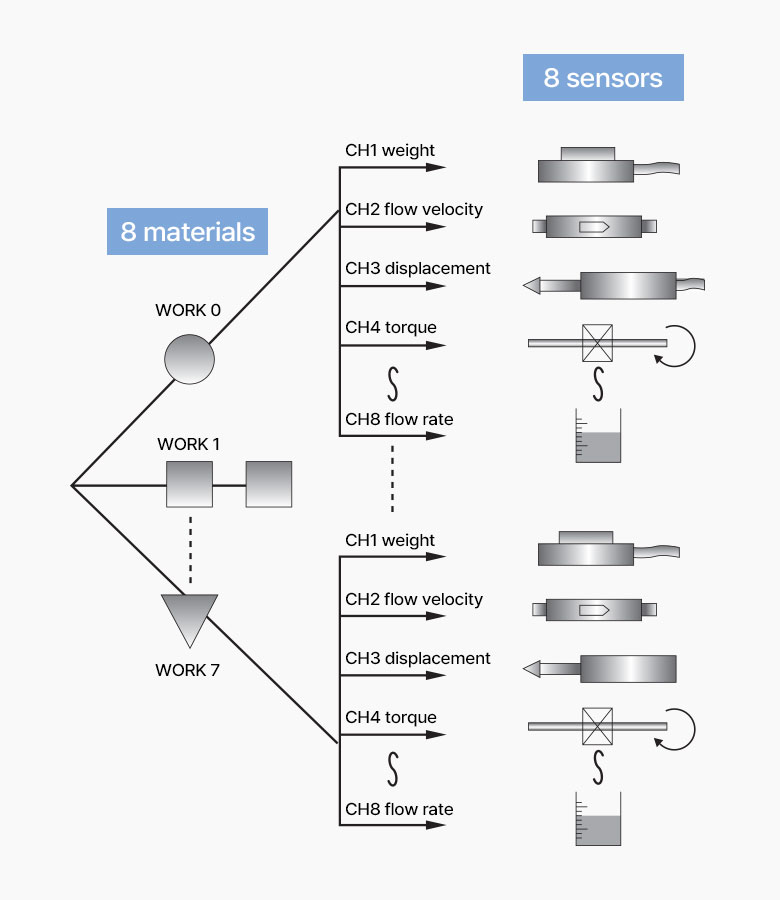

8종의 센서 입력으로 64형태의 계측이 가능합니다.
Specification
| 항목 | 사양 | 비고 | |
|---|---|---|---|
| 1 | 입력의 종류 |
±0 ~ 200V, Auto, Manual, ±2mA, 4 ~ 20mA, Auto, Manual 브릿지(인가전원 DC 5V, 정전류 어느것이든 선택가능) |
입력 임피던스 120KΩ - 입력저항 160KΩ |
| 2 |
입력의 수 (CH 1 ~ 6, A, B) |
DC 전압입력 4 ports(CH 1 ~ 4) DC 전류입력 current 2 ports(CH 5, 6) 앰프입력 2 ports(CH A,B) |
입력 8 EA |
| 3 | Work치 No.수(채널수) |
8 EA WORK No. : 7 |
외부에서 전환가능 |
| 4 |
최고치 HOLD (최저치 HOLD) |
입력단자가 있음(공통) | 외부에서 전환가능 |
| 5 | Auto Zero | 입력단자가 있음(공통) | 외부에서 전환가능 |
| 6 | Reset | 입력단자가 있음(공통) | 외부에서 전환가능 |
| 7 | 아날로그 출력 | 0 ~ +5V, 0 ~ +10V, 4 ~ 20mA | 선택 설정가능 |
| 8 | 프린터 | 프린터 인터페이스 신호 출력단자 있음 | |
| 9 | 통신 | RS232C, 입출력 단자가 있음(9600, 19200bps option) | |
| 10 | 출력제어신호 | LL, L, OK, H, HH, Open Collect 최대 30, 50mA | 설정치 임의 설정가능 |
| 11 |
출력제어신호 Hysteresis |
0 ~ 100% 설정가능 | 설정가능 |
| 12 | 표시1 | 녹색 7 Segment LED 4 항(±9999) | 측정 data 표시 |
| 13 | 표시2 | 16항 2행 LCD(Back Light 장착) | Work No. & 단위표시 |
| 14 | A/D 변환기 분해기능 | 16bit | |
| 15 | 샘플링 | 10회 / sec | |
| 16 | 정밀도 |
압력 : ±0.2% ~ 1.0% F.S(센서별 차이 있음) 전압, 전류압력 : ±0.2% F.S |
|
| 17 | 필터 | 1~31 | |
| 18 | 단위(입력기능) |
전기 : mV, mA, A, Ω, V 압력 : Pa, hPa, kPa, MPa, mmH2O, mmHg, cmHg, gf/cm2, kgf/cm2, torr, bar, atm, psi 토오크, 중량 : kg.cm, kg, Ton 유량 : cc/sec, cc/min, cc/hour, l/sec, l/min, l/hour 기타 : ℃, %, RPM etc.(사용자 편집가능) |
등록한 단위를 지정 설정가능 LCD에 표시 |
| 19 | 외관 사이즈 | DNA Standard W : 96 × H : 96 × D : 180(커넥터 부분 포함) | |
| 20 | 사용온도범위 | 10 ~ 40℃ | |
| 21 | 소비전력 | 0.15A | |
| 22 | 전원 | DC : 24V | |
| 23 | 본체중량 | 약 700g |
