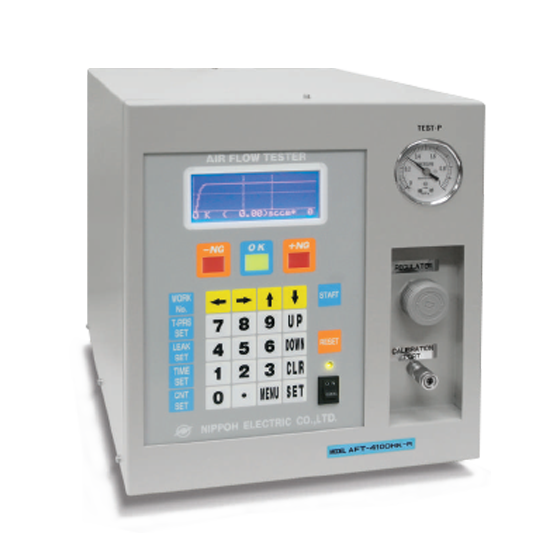

AFT-4100HK-R(E)
DIFFERENTIAL PRESSURE TYPE
AFT-4100HK형은 지금까지의 LEAK TESTER에는 없는 많은 기능을 탑재하였습니다.
이전의 것은 작업자가 레귤레이터의 테스트 압력을 설정하였지만, AFT-4100형은 한번의 Data 설정으로
테스트 압력을 자동 설정합니다(E형-AUTO REGULATOR).
다품종, 대량 생산라인에 적합합니다.
이전의 것은 작업자가 레귤레이터의 테스트 압력을 설정하였지만, AFT-4100형은 한번의 Data 설정으로
테스트 압력을 자동 설정합니다(E형-AUTO REGULATOR).
다품종, 대량 생산라인에 적합합니다.
Key Feature
1. 누설 및 압력을 그래프로 표시
2. 누설 범위를 분리 판정 가능 (대, 중, 소 누설별 판정 및 출력)
3. Work별 압력 설정 가능 (32CH)
4. Air charge 곡선을 간단히 설정
5. 급속가압 기능 탑재(E평)
6. 소형
7. 압력단위 변환기능
2. 누설 범위를 분리 판정 가능 (대, 중, 소 누설별 판정 및 출력)
3. Work별 압력 설정 가능 (32CH)
4. Air charge 곡선을 간단히 설정
5. 급속가압 기능 탑재(E평)
6. 소형
7. 압력단위 변환기능
Pattern
디지털 표시패턴
일반 가압 그래프패턴(R형)
급속가압 그래프 표시패턴 (E형)
Specification
검출표시 : Pa, mmH2O, sccm / 압력표시 : kPa, kg/cm2, bar, psi
1. 방식: MASTER, WORK 비교방식
2. 기능: 설정은 WORK 관리 방식 (자동모드)
· Quick 압력, 테스트압력은 디지털 설정
· 테스트압력의 급속가압 (Option)
· 테스트압력의 SLOW UP 제어가 임의로 설정 가능 (Option)
· 테스트압력의 내부 상태를 그래프로 표시 가능
3. 표시: 보기 쉬운 Back Light 부착 LCD
4. 테스트압력
· L-TYPE 1 kPa~50 kPa /M-TYPE 5 kPa 200 kPa
· H-TYPE 5 kPa~800 kPa /V-TYPE-5 kPa~-101 kPa
5. 누설량 검출: 0 ~ ±2000Pa(0 ~ ±199.9mmH2O)
6. 시간설정
· 제어 0~999.9 sec, 가압 0~999.9 sec
· 평형 0~999.9 sec, 검출 0~999.9 sec
7. 측정오차: 테스트압, 차압 0.25% FS (20℃)
8. 조작부: 27 Key (0~9+ Function Key)
9. Work 수: 0∼31 CH 패턴기능
10. 출력신호: OK, NG, 제어신호 (a 접점), 1A
11. 공급전원: AC100~240V, 50/60Hz, Max, 150VA
12. 중량: 약 15 kg
